TCK700DY
10001

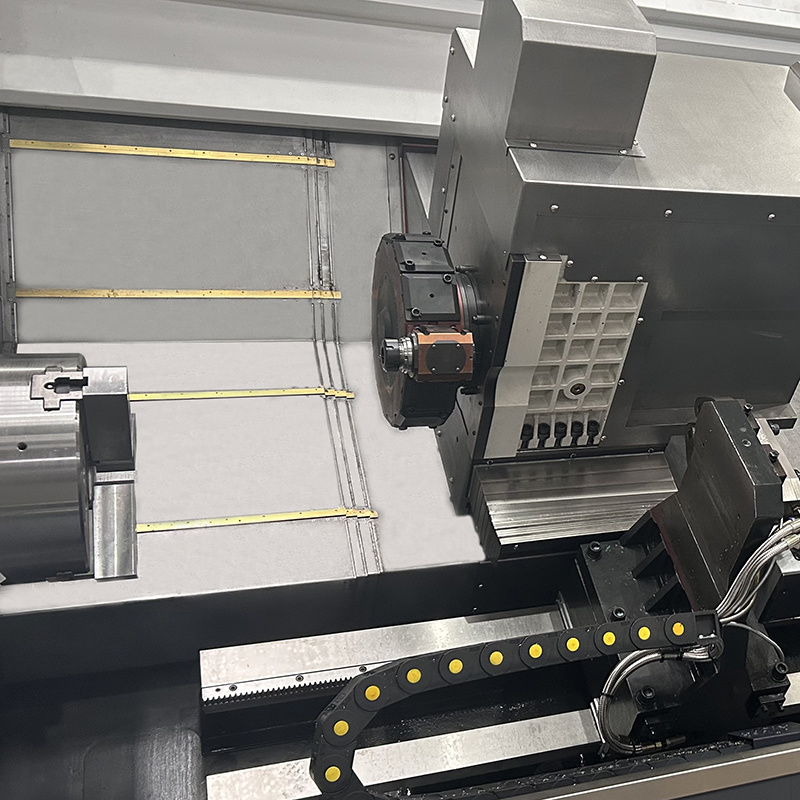

Благодаря цифровому управлению он преодолевает эксплуатационные ограничения традиционных токарных станков, преобразуя сложные процессы в точные инструкции и обеспечивая эффективную, стабильную и последовательную обработку. В шпинделе используются высокоточные подшипники, обеспечивающие высокую виброустойчивость и сохраняющие стабильную точность даже при длительной высокоскоростной работе. Станина изготовлена из цельного куска чугуна, обработанного старением для устранения внутренних напряжений, что приводит к минимальной деформации и обеспечивает стабильность обработки в течение длительного времени.

- ПАРАМЕТРЫ ПРОДУКТА -

В основе системы лежит цифровое управление, которое преодолевает эксплуатационные ограничения традиционных токарных станков, преобразуя сложные процессы в точные инструкции и обеспечивая эффективные, стабильные и последовательные решения для обработки. Шпиндель оснащен высокоточными подшипниками, обеспечивающими высокую виброустойчивость, что позволяет сохранять стабильную точность даже при длительной работе на высоких скоростях. Станина изготовлена из цельного чугунного литья, подвергнутого старению для снятия внутренних напряжений, что обеспечивает минимальную деформацию и гарантирует долговременную стабильность обработки.


Диапазон обработки
Максимальный размах над кроватьюmmΦ780
Максимальный перемах через горкуmmΦ500
Макс. диаметр поворотаmmΦ650
Центральное расстояниеmm1100/1600/2100/3100
Шпиндель
Тип шпиндельной головки/A2-8/A2-11
Диаметр проходного отверстия шпинделяmmΦ88/Φ105/Φ132
Мощность бараmmΦ74/Φ91/Φ115
Макс. скорость вращения шпинделяrpm3000/2500/1800
Номинальная мощность главного двигателяkw22
Макс. выходной момент шпинделяNM573
Форма передачи шпинделя/Ремень привода ГРМ

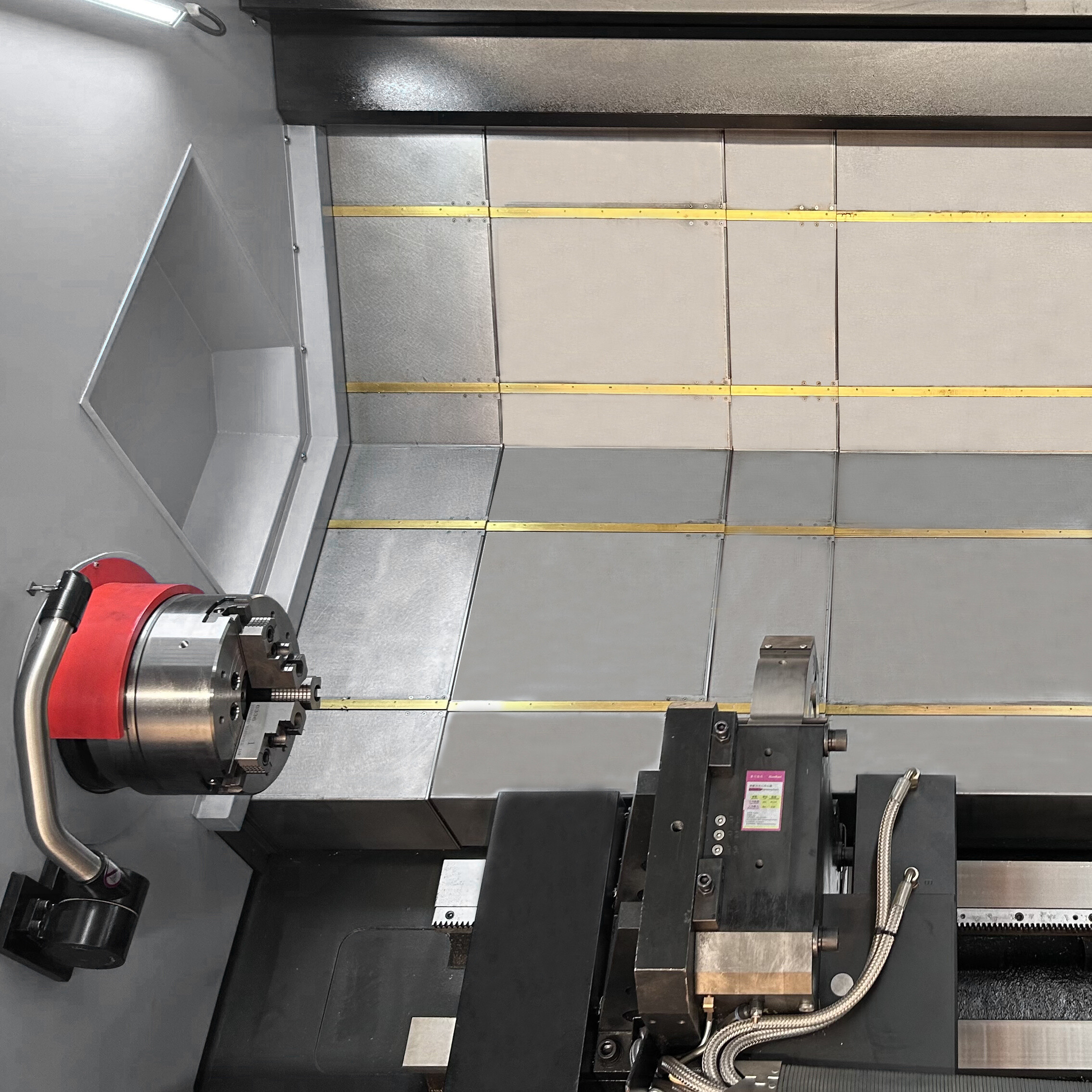

Чак
Гидравлический патрондюйм12/15/18/21

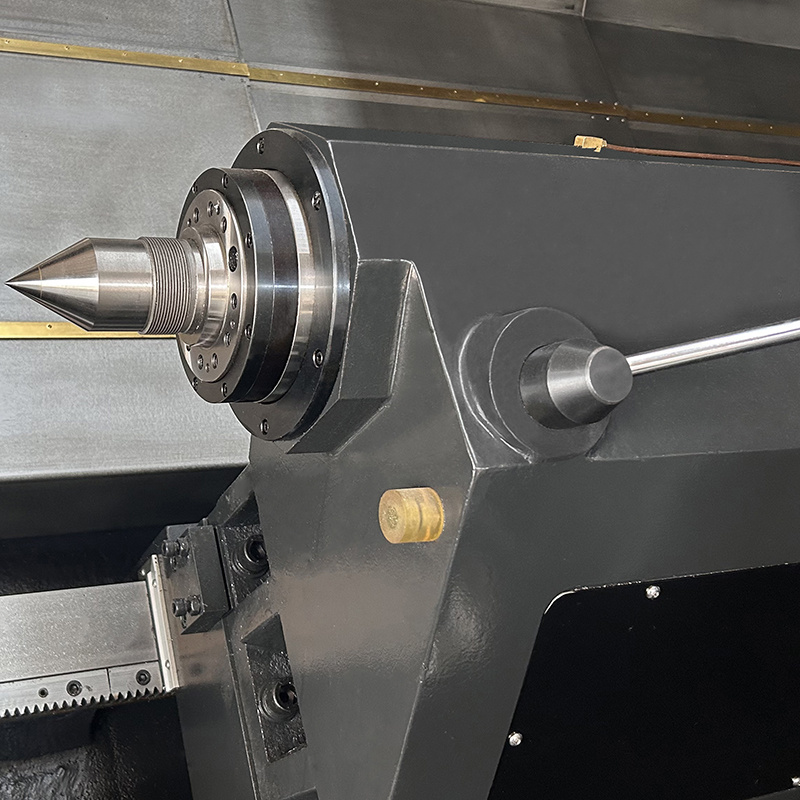

Хвостовая бабка
Втулка хвостовой бабки/Внутреннее вращение МТ6
Форма перемещения задней бабки/Гидравлически программируемая задняя бабка
Токарная станина
Угол наклонаDEG45°
Перемещение по оси Xmm350+20
Перемещение по оси Zmm1100/1600/2100/3100
X/Z скорость перемещениям/мин16/24

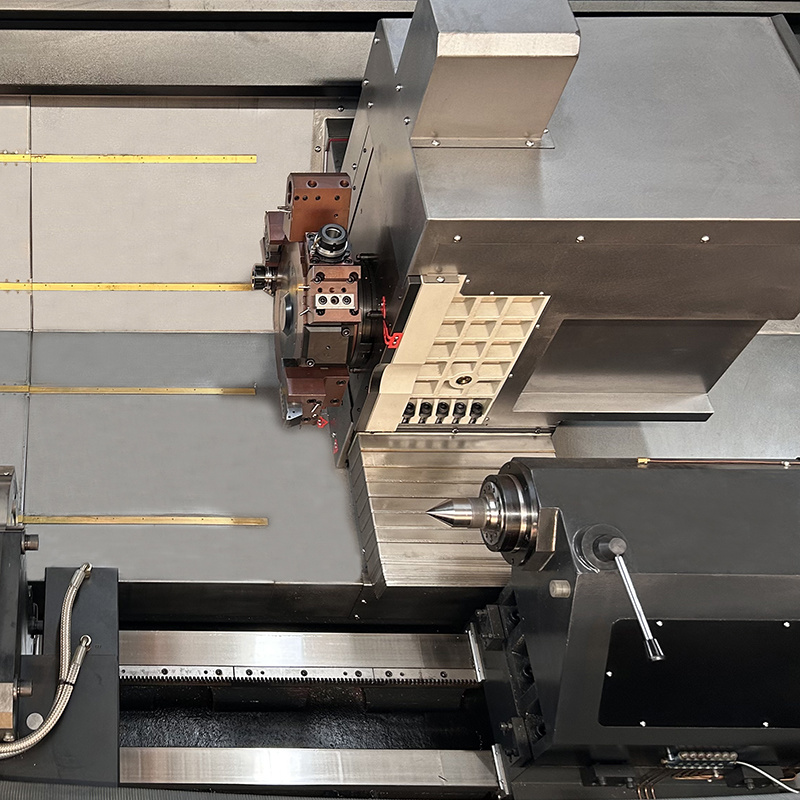

Турель
Сервогидравлический/BMT65
Время смены соседних инструментовs0.5
Количество станций/12


Турель
Сервогидравлический/BMT65
Время смены соседних инструментовs0.5
Количество станций/12
Размер инструмента (точение/расточка)mm32x32/Φ40(50)
Пружинный патрон/ER40
Приводимая мощностьkw5.5-7.5
Перемещение по оси Ymm±75
Размер выхода
1.0m7500kg4500*2300*2550mm
1.5m9500kg6000*2300*2550mm
2.0m10500kg6500*2300*2550mm
3.0m13300kg7500*2300*2550mm
