CW61140
10001
Откройте для себя сверхмощные токарные станки CW61140 и CW62140 с возможностью поворота на Φ1400-1600 мм, длиной заготовки 12 м и 24 скоростями вращения шпинделя. Идеально подходят для прецизионной токарной обработки металла в промышленности.
WhatsApp :+86 173 5340 5464
Электронная почтаadmin@sdvedon.com

- ПАРАМЕТРЫ ПРОДУКТА -

MODELSCW61140/CW62140CW61160/CW62160
CAPACITY

Максимальный размах над кроватьюΦ1400 мм1600 мм диам.
Максимальный вылет над кареткойΦ1060 ммΦ1260 мм
Максимальный размах над зазоромΦ1930 ммΦ2110 мм
Эффективная длина зазора590mm590mm
Ширина кровати970mm970mm
Макс. длина заготовки1.5/2/3/4/5/6/8/10/12m1.5/2/3/4/5/6/8/10/12m
Макс. длина поворота1.3/1.8/2.8/3.8/4.8/5.8/7.8/9.8/11.8m1.3/1.8/2.8/3.8/4.8/5.8/7.8/9.8/11.8m
Макс. вес заготовки (между центрами)6000kg6000kg
SPINDLE

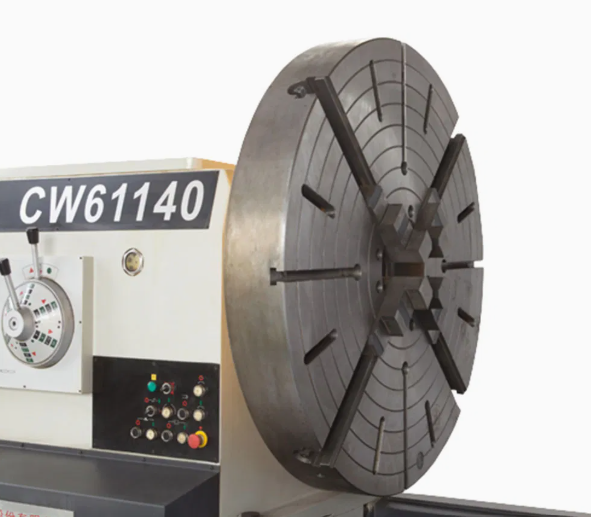

ШпиндельA2-15A2-15
Отверстие шпинделядиам. 130 мм.диам. 130 мм.
Коническое отверстие шпинделяМетрическая Φ140 1:20Метрическая Φ140 1:20

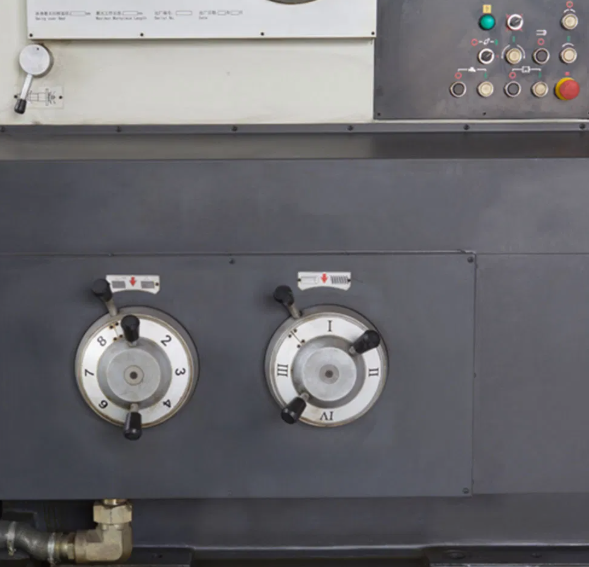

Шаги скорости вращения шпинделя24 (нормальный), 12 (обратный)24 (нормальный), 12 (обратный)
Диапазон частоты вращения шпинделя2,5~250 об/мин2,5~250 об/мин
Шаг продольной шариковой винтовой пары/диаметр12 мм/Φ70 мм12 мм/Φ70 мм
Количество продольных и поперечных подач9797
FEED RANGE OF TOOL POST FOR PER REVOLUTION OF SPINDLE

ПродольныйОт 0,1 до 12 мм/обОт 0,1 до 12 мм/об
Крест0.05~6мм/р0.05~6мм/р
Средняя стойка инструментаОт 0,025 до 3 мм/обОт 0,025 до 3 мм/об
THREADING

Резьба с метрическим шагом1~120mm/ 451~120mm/ 45
Нити Уит-Уорта30~¼TPI/ 4230~¼TPI/ 42


Нити Уит-Уорта30~14TPI/4230~14TPI/42
Резьба модуля1/2~60D.P/481/2~60D.P/48
D.P. Threads½~60M.P/46½~60M.P/46
RAPID TRAVEL

Продольный3740 мм/мин3740 мм/мин
Крест1870 мм/мин1870 мм/мин

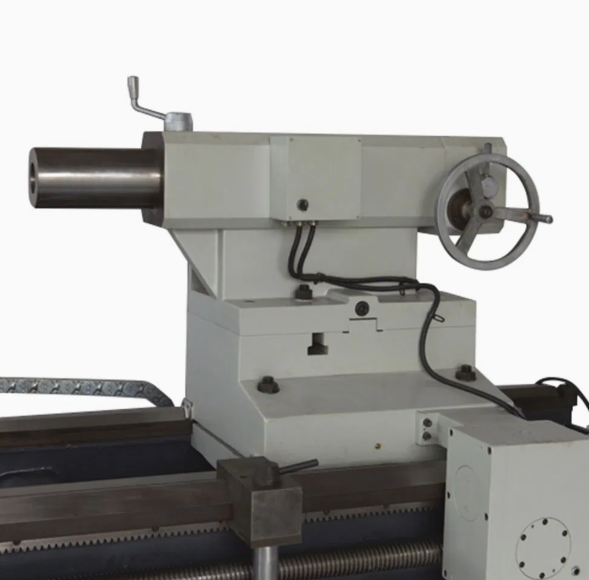

TAILSTOCK SLEEVE

Коническое отверстиеМетрика 80Метрика 80
Внешний диаметрΦ160 ммΦ160 мм
Максимальное перемещение300mm300mm
OTHERS

Расстояние по вертикали от центра шпинделя до установочного основания51mm51mm

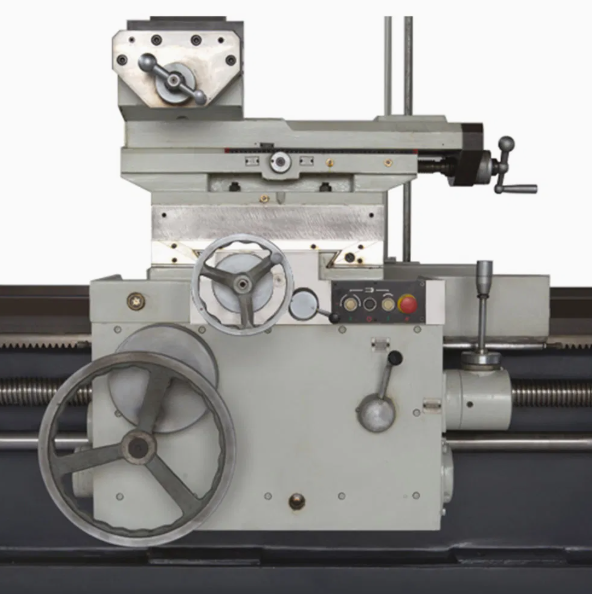

Максимальный ход средней стойки инструмента400mm400mm
Угол поворота стойки инструмента±90°±90°
Максимальный ход поперечной заслонки840mm900mm
Размер хвостовика инструмента50×50mm50×50mm
Мощность главного двигателя22kw22kw
Мощность двигателя быстрой подачи1.5kw1.5kw
Мощность насоса охлаждающей жидкости0.25kw0.25kw
Габаритные размеры 3-метровой машины (Д×Ш×Г)6100 x 2080 x 2130mm6100 x 2130 x 2300mm
Вес нетто14100kg15100kg
