Наши вертикальные обрабатывающие центры контролируют качество с самого начала: они используют цельнолитую станину в сочетании с высокоточным шариковым винтом и сервоприводной системой, достигая точности позиционирования ±0.003 мм и повторяемости ±0.004 мм. Даже сложные в обработке заготовки, такие как сложные криволинейные поверхности и тонкостенные детали, могут быть точно воспроизведены с чертежей, сокращая процент брака на 90%.

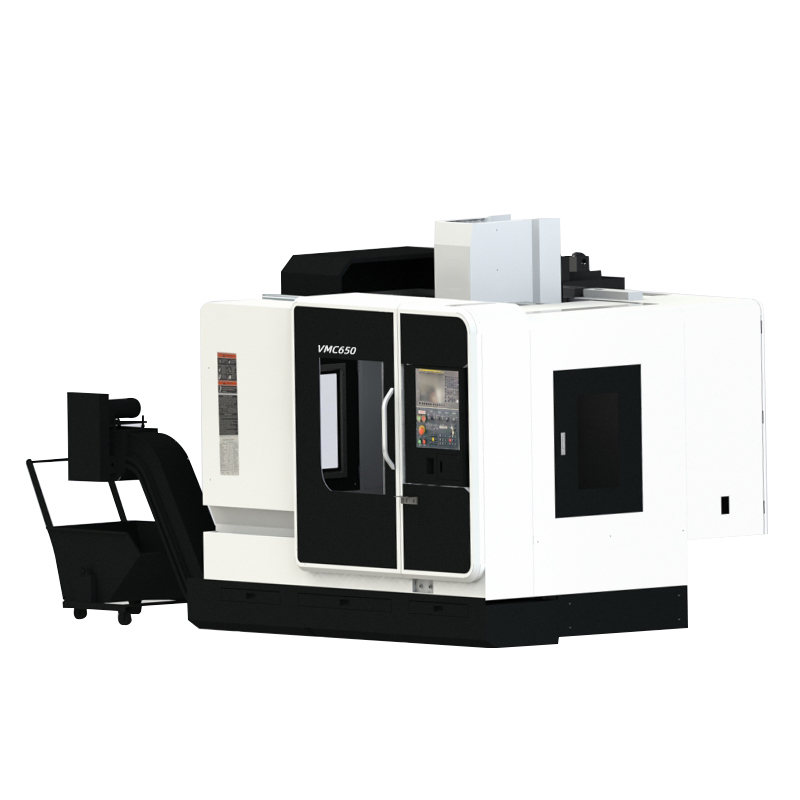

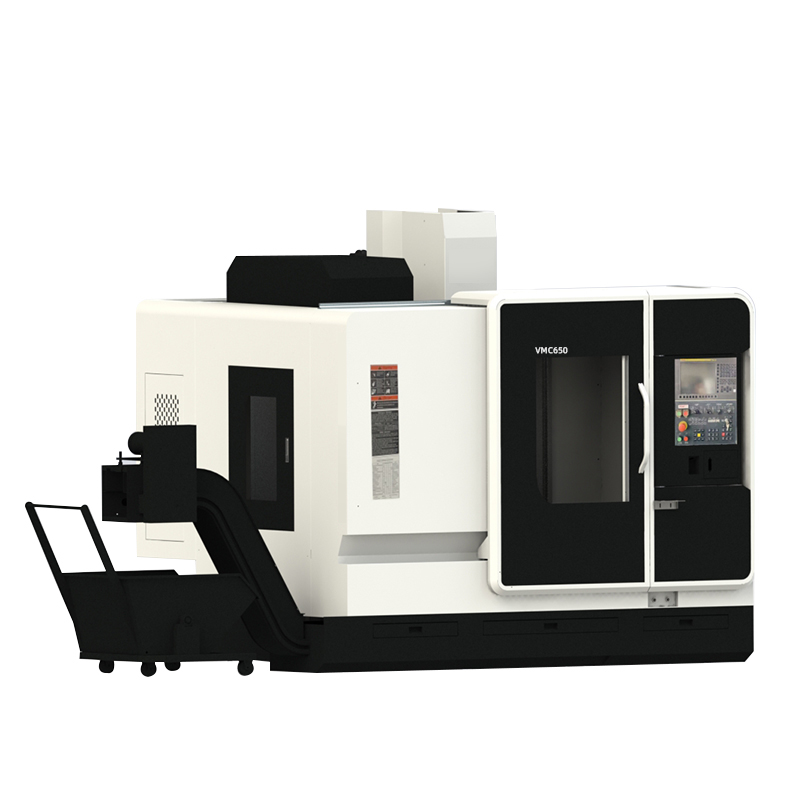

| Артикул | Единица | VMC650 | VMC855 | VMC1160 | VMC1270 | VMC1370 |
| Вместимость |
|
|
|
|
|
|
| Перемещение по оси X | mm | 600 | 800 | 1100 | 1200 | 1300 |
| Перемещение по оси Y | mm | 500 | 550 | 600 | 700 | 700 |
| Перемещение по оси Z | mm | 500 | 550 | 600 | 600 | 700 |
| Шпиндель на рабочем столе | mm | 100-600 | 120-670 | 120-720 | 150-800 | 110-810 |
| Центр шпинделя к колонне | mm | 573 | 550 | 650 | 710 | 750 |
| Размер ведущего винта/ направляющей |
|
|
|
|
|
|
| Диаметр ведущего винта | mm | 40 | 40 | 40 | 40 | 45 |
| Ширина линейной направляющей | mm | 35/35/35 | 35/45/45 | 45/45/45 | 45/55/45 | 45/45/45 |
| Размер рабочего стола |
|
|
|
|
|
|
| Длина рабочего стола | mm | 800 | 1000 | 1200 | 1300 | 1400 |
| Ширина рабочего стола | mm | 500 | 550 | 600 | 700 | 700 |
| T-слот qty-ширина*расстояние | mm | 5-18*90 | 5-18*90 | 5-18*100 | 7-18*100 | 5-18*110 |
| Максимальная грузоподъемность | kg | 400 | 500 | 800 | 1000 | 1200 |
| Шпиндель |
|
|
|
|
|
|
| Скорость вращения шпинделя | rpm | 10000/пояс | 10000/пояс | 10000/пояс | 10000/пояс | 8000/Ремень |
| Мощность двигателя шпинделя | kw | 5.5 | 11/15 | 11/15 | 11/15 | 15/18.5 |
| Крутящий момент шпинделя | Нм | 26.3 | 52.5 | 52.5 | 70 | 95.6 |
| Конус шпинделя |
| BT40 | BT40 | BT40 | BT40 | BT40 |
| Система кормления |
|
|
|
|
|
|
| Быстрая скорость перемещения (X/Y/Z) | м/мин | 36/36/30 | 36/36/36 | 36/36/30 | 36/36/24 | 30/30/24 |
| Скорость резки | мм/мин | 1-10000 | 1-10000 | 1-10000 | 1-10000 | 1-10000 |
| Мощность двигателя подачи | kw | 1.2/1.2/1.8 | 2.0/2.0/3.0 | 3/3/3 | 3/3/3 | 4.5/4.5/4.5 |
| Крутящий момент двигателя X/Y/Z Axsis | Нм | 7/7/11 | 12/12/22 | 22/22/22 | 22/22/22 | 37/37/37 |
| Журнал инструментов |
|
|
|
|
|
|
| Вместимость | шт | Диск/169 Шляпа-стиль | Диск/24 | Диск/24 | Диск/24 | Диск/24 |
| Максимальный диаметр инструмента | mm | 78-90 | 120 | 120 | 120 | 120 |
| Максимальный вес инструмента | kg | 8 | 8 | 8 | 8 | 300 |
| Максимальная длина инструмента | mm | 250 | 300 | 300 | 300 | 8 |
| Время смены инструмента (TT) |
| 6 | 2.33 | 2.33 | 2.33 | 2.33 |
| Точность |
|
|
|
|
|
|
| Точность позиционирования | mm | ±0.004/300mm | ±0.004/300mm | ±0.004/300mm | ±0.004/300mm | ±0.004/300mm |
| Точность повторения | mm | ±0.002/300mm | ±0.003/300mm | ±0.003/300mm | ±0.003/300mm | ±0.003/300mm |
