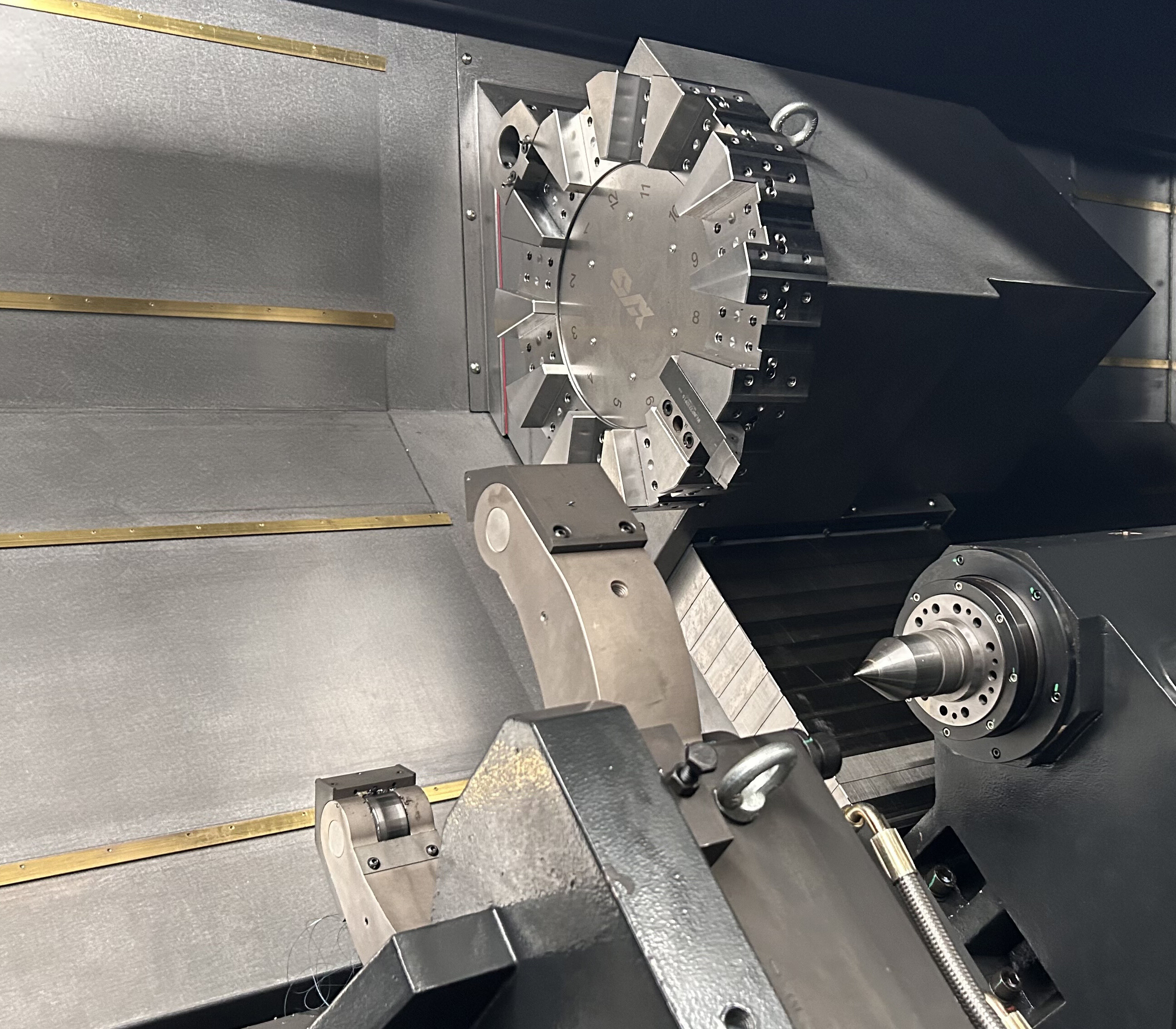

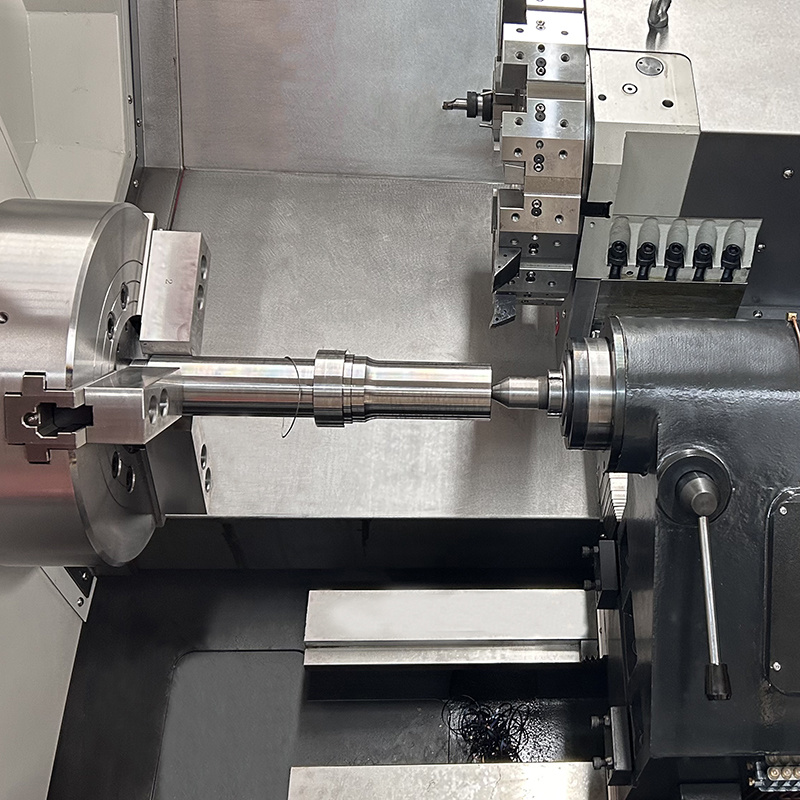

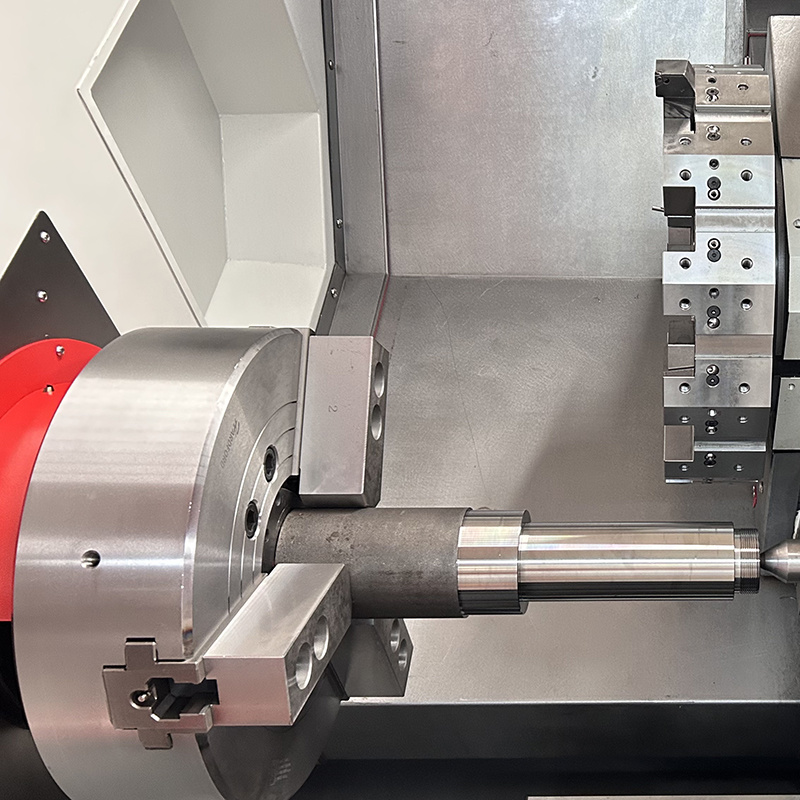

TCK700
10001
Благодаря цифровому управлению он преодолевает эксплуатационные ограничения традиционных токарных станков, преобразуя сложные процессы в точные инструкции и обеспечивая эффективную, стабильную и последовательную обработку. В шпинделе используются высокоточные подшипники, обеспечивающие высокую виброустойчивость и сохраняющие стабильную точность даже при длительной высокоскоростной работе. Станина изготовлена из цельного куска чугуна, обработанного старением для устранения внутренних напряжений, что приводит к минимальной деформации и обеспечивает стабильность обработки в течение длительного времени.

- ПАРАМЕТРЫ ПРОДУКТА -

В основе системы лежит цифровое управление, которое преодолевает эксплуатационные ограничения традиционных токарных станков, преобразуя сложные процессы в точные инструкции и обеспечивая эффективные, стабильные и последовательные решения для обработки. Шпиндель оснащен высокоточными подшипниками, обеспечивающими высокую виброустойчивость, что позволяет сохранять стабильную точность даже при длительной работе на высоких скоростях. Станина изготовлена из цельного чугунного литья, подвергнутого старению для снятия внутренних напряжений, что обеспечивает минимальную деформацию и гарантирует долговременную стабильность обработки.


Технические параметрыблокTCK700
Диапазон обработкиМаксимальный диаметр поворота на станинеmmΦ780
Максимальный диаметр поворота над седломmmΦ500
Рекомендуемый диаметр поворотаmmΦ650
центральное расстояниеmm1100
ШпиндельТип шпиндельной головкиmmA2-11
Диаметр проходного отверстия шпинделяmm105
Диаметры прутковmm92
Самая высокая скорость вращения шпинделяоб/мин2500
номинальная выходная мощность главного двигателяKw22-30
максимальный выходной крутящий момент шпинделяNM573NM
Креплениегидравлический патронв15
Хвостовая бабкавтулка задней бабкиmmВнутреннее вращение МТ5
тип движения задней бабки/гидравлический программируемый полностью автоматический
седлоугол наклонаDEG45 °
расстояние поездки Xmm350+20
длина заготовки, зажатой в патронеmm4900
скорость быстрого перемещения X/Zм/мин16/24
Серводвигатель X/ZKW3/3
инструментальная турельтипсервогидравлическийBMT65 горизонтальный 12 станций
смежное время смены инструментаS0.5
производительность инструмента/12 станция
размеры инструмента (точение/расточка)mm32×32/Φ32(40)
модель пружинного цангового патрона/ER40
мощность турели мощностьKW5.5-7.5
размер машины X10004500X2300X2550 ммвес нетто/вес брутто7000/7500KG
размер машины X15006000X2300X2550 ммвес нетто/вес брутто8800/9500KG
размер машины X20006500X2300X2550 ммвес нетто/вес брутто9800/10500KG
размер машины X30007500X2300X2550 ммвес нетто/вес брутто12500/13300KG
размер машины X40008500X2300X2550 ммвес нетто/вес брутто14800/15800KG
размер машины X40009800X2300X2550 ммвес нетто/вес брутто16800/17800KG


элементы контролядопустимый допуск (мм)
периодическое осевое перемещение шпинделя0.005
радиальное биение фиксирующего конуса шпиндельного патрона0.005
точность позиционированияточность повторного позиционирования AX±0.004 Z±0.005
точность позиционирования BX:0.008 Z:0.011
Точность повторного позиционирования по оси C0.0027°
консистенция диаметра0.01/150
плоскостность поверхности0.013/φ200
суммарная погрешность шага резьбы0.010/50
шероховатость поверхностиRa1.6μm
