Горизонтальный обрабатывающий центр

Ознакомьтесь с горизонтальным обрабатывающим центром серии NCH-50 - высокоточным фрезерным станком с ЧПУ, несколькими вариантами рабочих столов и передовой технологией шпинделя для промышленного применения.

WhatsApp :+86 173 5340 5464

Электронная почтаadmin@sdvedon.com

- ПАРАМЕТРЫ ПРОДУКТА -

Таблица параметров горизонтальной мельницы серии 50
имя		блок	NCH-50	NCH-50A	NCH-50C	NCH-50LA	NCH-50L	NCH-50H	HMC-50VD
			Крестообразное седло	Крестообразное седло	Крестообразное седло	Крестообразное седло	Крестообразное седло	Перевернутая Т одиночная станция	Двойная станция Positive T
Верстак	Размер верстака	mm	500×500	500×500	500×500	500×500	500×500	500×500	500×500
	Количество верстаков	-	1	1	1	1	1	1	2
	Индексация верстака	-	1° или 0,001°	0.001°	1°	1° или 0,001°	1° или 0,001°	1° или 0,001°	1° или 0,001°
	Время обмена с верстаком	s	——	——	——	——	——	——	12
	Максимальная нагрузка на верстак	kg	400	400	400	800	800	1000	500
	T-образный паз (количество пазов x ширина паза x расстояние между ними)	mm	5X18X100	5X18X100	5X18X100	5X18X100	5X18X100	5×18×100	5×14×100
	Максимальный диаметр вращения заготовки	mm	Φ900	Φ900	Φ900	Φ1000	Φ1000	Φ1300	Φ800
	Максимальная скорость вращения рабочего стола	об/мин	12	12	12	12	12	12	16.66
путешествие	Рабочий стол перемещается влево и вправо (направление X)	mm	700	700	700	1000	1000	1050	800
	Шпиндельная коробка перемещается вверх и вниз (направление Y)	mm	600	600	600	650	650	750	750
	Перемещение верстака/колонны вперед и назад (направление Z)	mm	580	580	580	600	600	900	800
	Расстояние от центральной линии шпинделя до рабочего стола	mm	90～690	50～650	105～705	-40~610	-40~610	110～860	150～900
	Расстояние от конца шпинделя до центра рабочего стола	mm	120～700	160～740	170～750	200～800	200～800	120～1020	50～850
шпиндель	Номер конуса шпинделя	-	ISO7:24 No.40	ISO7:24 No.40	ISO7:24 No.40	ISO7:24 No.40	ISO7:24 №50	ISO7:24 №50	ISO7:24 №50
	Максимальная скорость вращения шпинделя	rpm	8000	10000	10000	8000	8000	6000	6000
	Мощность двигателя шпинделя	kw	11/15	11/15	11/15	9/11	9/11	15/18.5	15/18.5
	Максимальный крутящий момент шпиндельного двигателя	Нм	95.5	95.5	95.5	140	140	259	259

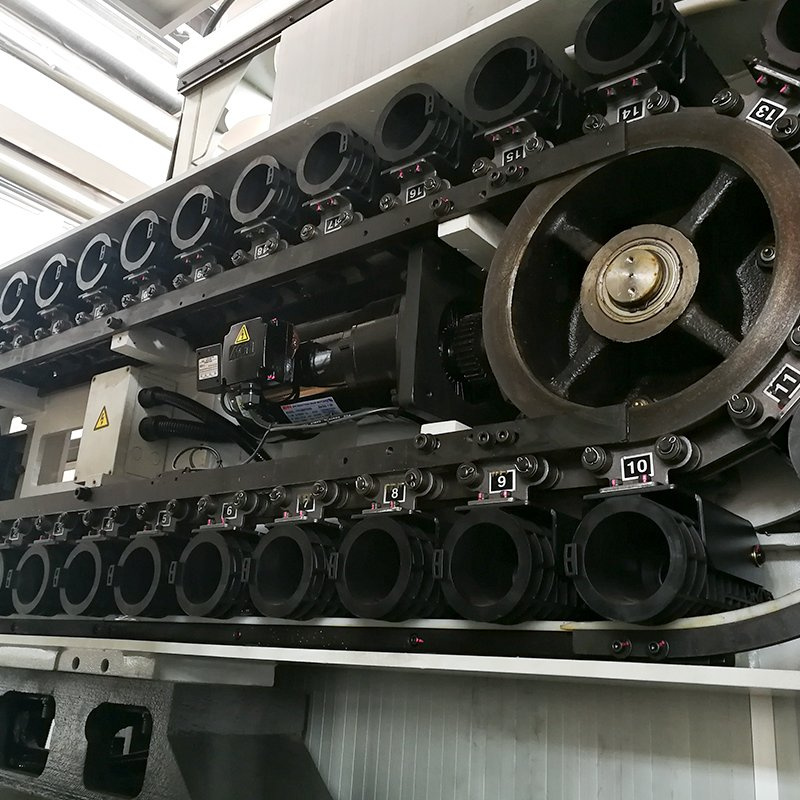

Журнал инструментов	Емкость магазина для инструментов	Пакет	24/32	24/32	24	24/30	24/30	24/30/40	24/30/40
	Метод выбора ножа	-	случайно	случайно	случайно	случайно	случайно	случайно	случайно
	Максимальный диаметр инструмента × длина	mm	Φ78×300	Φ80×300	Φ80×300	Φ110×350	Φ110×350	Φ125×350	Φ112×350
	Максимальный диаметр инструмента (без соседнего инструмента)	mm	Φ120	Φ150	Φ150	Φ200	Φ200	Φ230	Φ200
	Максимальный вес инструмента	kg	8	8	8	15	15	18	25
	Время замены инструмента (от инструмента к инструменту)	s	3.8	3.8	3.8	3.76	3.76	4.75	3.31
Быстрая скорость перемещения	X/Y/Z	м/мин	36	36	36	36	36	24	48
Точность станков	Точность позиционирования (X/Y/Z)	mm	0.01	0.01	0.01	0.01	0.01	0.01	0.01
	Точность позиционирования (ось B)	″	10	20	10	10	10	10	10
	Точность повторного позиционирования (X/Y/Z)	mm	0.006	0.006	0.006	0.006	0.006	0.006	0.006
	Точность повторного позиционирования (ось B)	″	4	4	4	4	4	4	2
другие	Вес оптической машины	kg
	Вес машины	kg	6000	6000	6000	7500	7500	12000	12500
